SOLIDWORKS Electrical因其在電力系統、用戶控制、機柜布局和電機方面的設計應用而一戰成名，但是作為線束設計工具又如何呢？
從GrabCAD下載的ATV模型

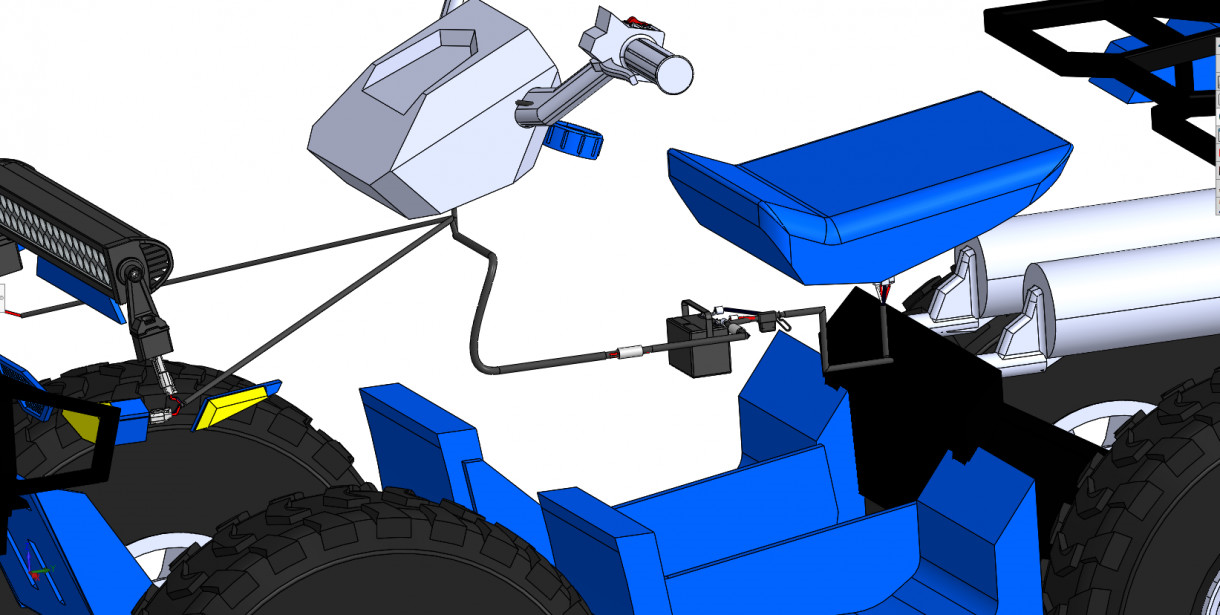

SOLIDWORKS Electrical 3D中設計的ATV燈條線束
針對任何行業的線束設計
SOLIDWORKS Electrical 3D利用您現有的SOLIDWORKS模型，因此無需浪費時間手動計算線束制造所需的電線和電纜長度。SOLIDWORKS Electrical通過從單個或多個線圖中獲取2D線束設計，并在3D模型中為其路徑布線，為我們完成了繁重的工作。
現有的項目數據(如設備標簽、制造商零件信息和連接器引出線)被傳遞給SOLIDWORKS，用于文檔編制。根據生成的路線計算導線和電纜長度，并將其傳遞回SOLIDWORKS電氣原理圖，以便在報告中使用。

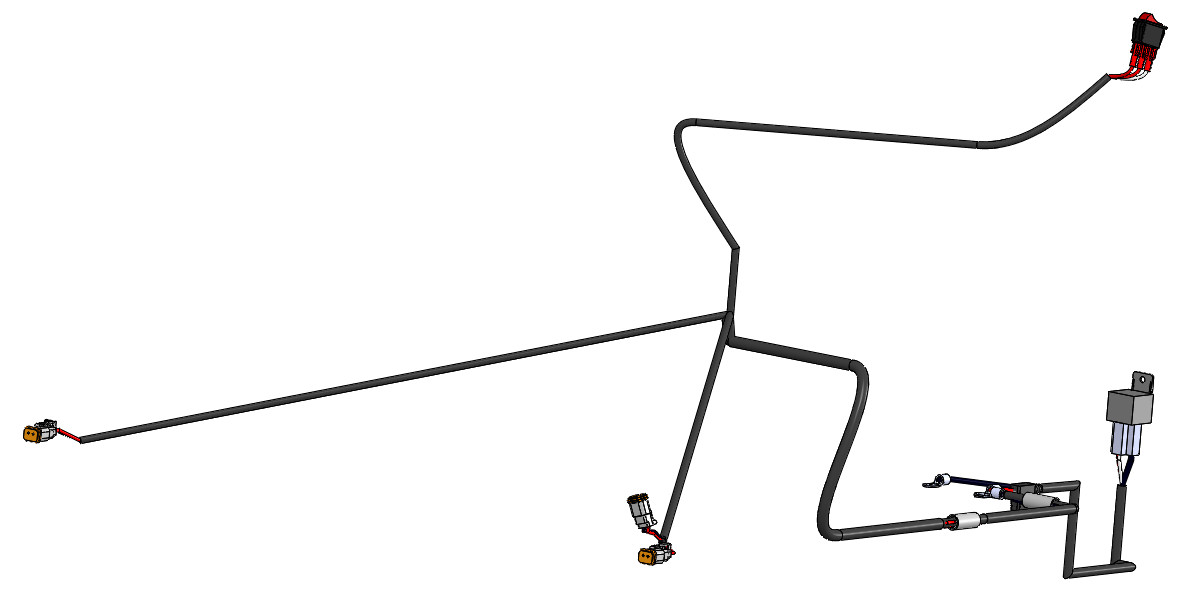

布線線束設計
制造文件
一旦線束設計完成，它就可以被扁平化，并準備文件。可以根據需要按照注釋或模板比例創建圖形?？梢蕴砑泳€束的表格，包括材料清單、切割清單等。

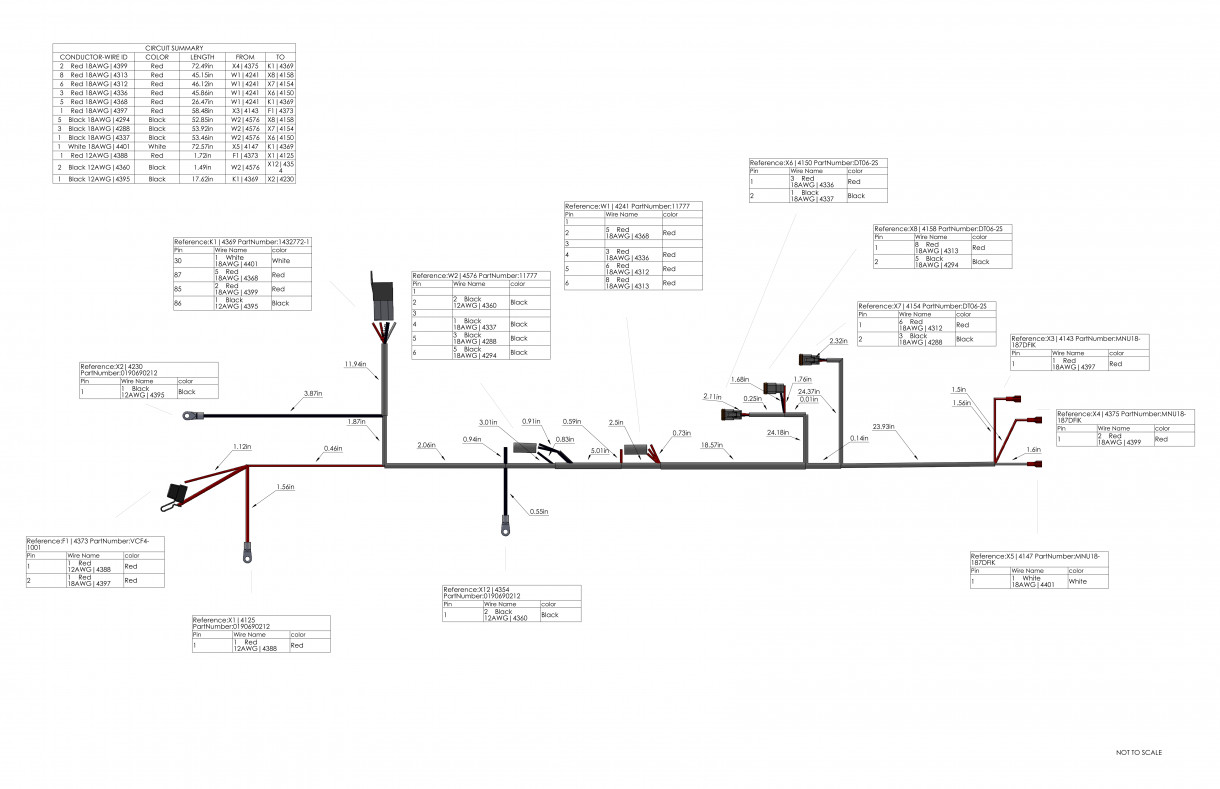

扁平線束設計
